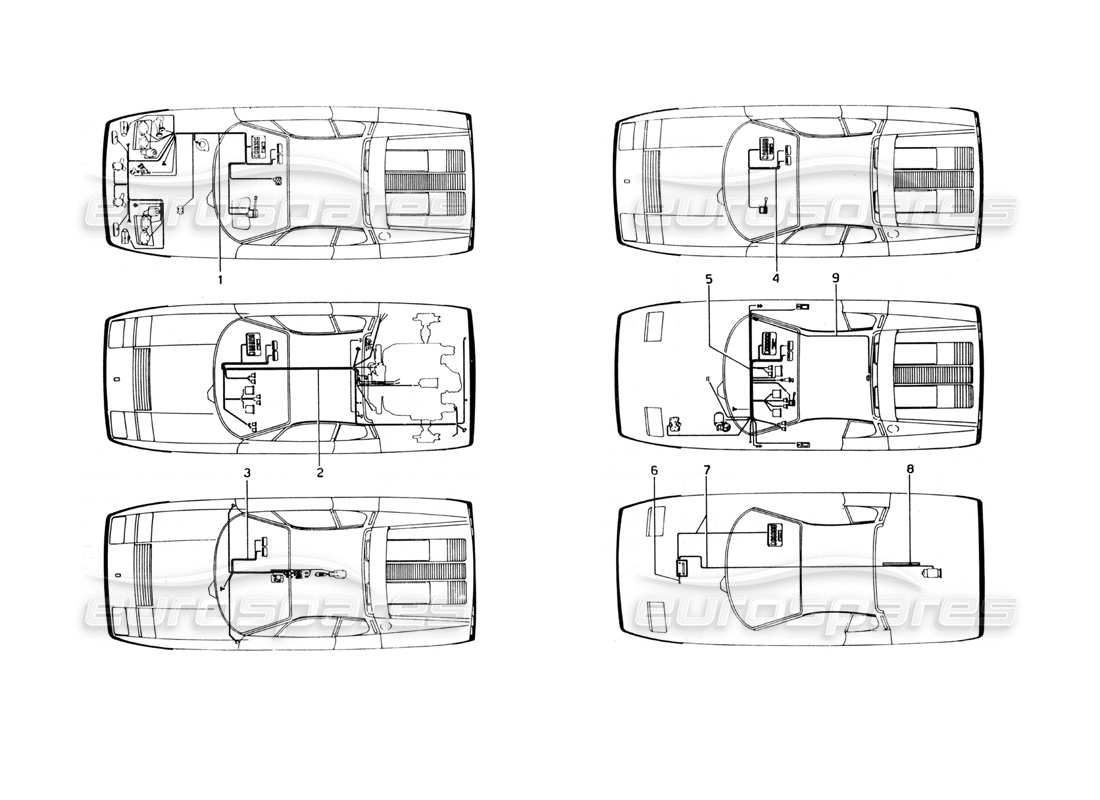

Ferrari 365 GT4 Berlinetta Boxer Electrical System Parts Diagram

View the exploded parts diagram to find the part you are looking for
  • You can reposition the diagram by dragging it
  • You can zoom in and out of the diagram by scrolling, pinching, or using theandbuttons
  • You can reset the diagram using thebutton
View all the part pricing and availability information on the parts table to the rightbelow
  • You can click on a hotspot in the parts diagram to locate the part in the table
  • You can use the options filter, in the filter tab, to hide parts not relevant to your search
Switch between other part diagrams using theandbuttons, or use the diagram images below
We recommend viewing this page in landscape orientation for the best experience
Part Key
ST
Part in stock
PS
Available in a part set
SS
Part supersession in stock
PS
Available in a part set to order (subject to availability)
SO
Part available to order (subject to availability)
PK
Available in a part kit
          #
          Part number
          Description
          Price
          # 001
          MPN: 500664
          COMPLETE ELECTRICAL SYSTEM
          Vale fino at N. 250 - Non vale per GD
          # 001
          MPN: 501101
          Parte ant.impianto eiettrico
          Vale fino al N. 250 - Non vale per GD
          # 001
          MPN: 501511
          COMPLETE ELECTRICAL SYSTEM
          Vale fino al N250 - Vale per GD
          # 001
          MPN: 501715
          COMPLETE ELECTRICAL SYSTEM
          Vale daI N. 251 - Non vale per GD
          # 001
          MPN: 501716
          COMPLETE ELECTRICAL SYSTEM
          Vale dal N. 251 - Vale per GD
          # 002
          MPN: 501102
          Post-electrical system part
          Vale fino al N. 250 - Non vale per GD
          # 002
          MPN: 501512
          Parte ant.impianto elettrico
          Vale fino aI N. 250 - Vale per GD
          # 002
          MPN: 501701
          Parte ant.impianto elettrico
          Vale dal N.251 - Vale per GD
          # 002
          MPN: 501702
          Post-electrical system part
          Vale fino al N. 250 - Vale per GD
          # 002
          MPN: 501703
          Post-electrical system part
          Vale dalN. 251 - Vale per GD
          # 002
          MPN: 501710
          Parte ant.impianto elettrico
          Vale dal N. 251 - Non vale per GD
          # 002
          MPN: 501711
          Post-electrical system part
          Vale dal N. 251 - Non vale per GD
          # 003
          MPN: 501103
          Tunnel connection cables
          Vale fino aI N. 250 - Non vale per GD
          # 003
          MPN: 501704
          Tunnel connection cables
          Vale fino al N. 250 - Vale per GD
          # 003
          MPN: 501705
          Tunnel connection cables
          Vale dal N. 251 - Vale per GD
          # 003
          MPN: 501712
          Tunnel connection cables
          Vale dal N. 251 - Non vale per GD
          # 004
          MPN: 501104
          Control unit connection cables
          Vale fino aI N. 250 - Non vale per GD
          # 004
          MPN: 501706
          Control unit connection cables
          Vale fino aI N. 250 - Vale per GD
          # 004
          MPN: 501707
          Control unit connection cables
          Vale dal N. 251 - Vale per GD
          # 004
          MPN: 501713
          Control unit connection cables
          Vale dal N 251 - Non vale per GD
          # 005
          MPN: 501105
          DASHBOARD CONNECTION CABLES
          Vale fino al N. 250 - Non vale per GD
          # 005
          MPN: 501708
          DASHBOARD CONNECTION CABLES
          Vale fino al N. 250 - Vale per GD
          # 005
          MPN: 501709
          DASHBOARD CONNECTION CABLES
          Vale dal N. 251 - Vale per GD
          # 005
          MPN: 501714
          DASHBOARD CONNECTION CABLES
          Vale dal N. 251 - Non vale per GD
          # 006
          MPN: 601167
          CAVO MASSA BATTERIA
          # 007
          MPN: 501168
          CAVO POSITIVO BATTERIA
          # 008
          MPN: 500821
          CABLE PROTECTION TUBE
          # 009
          MPN: 501169
          CAVO PER PLAFONLERA ABITACOIO
