007 - Radiator and Fan

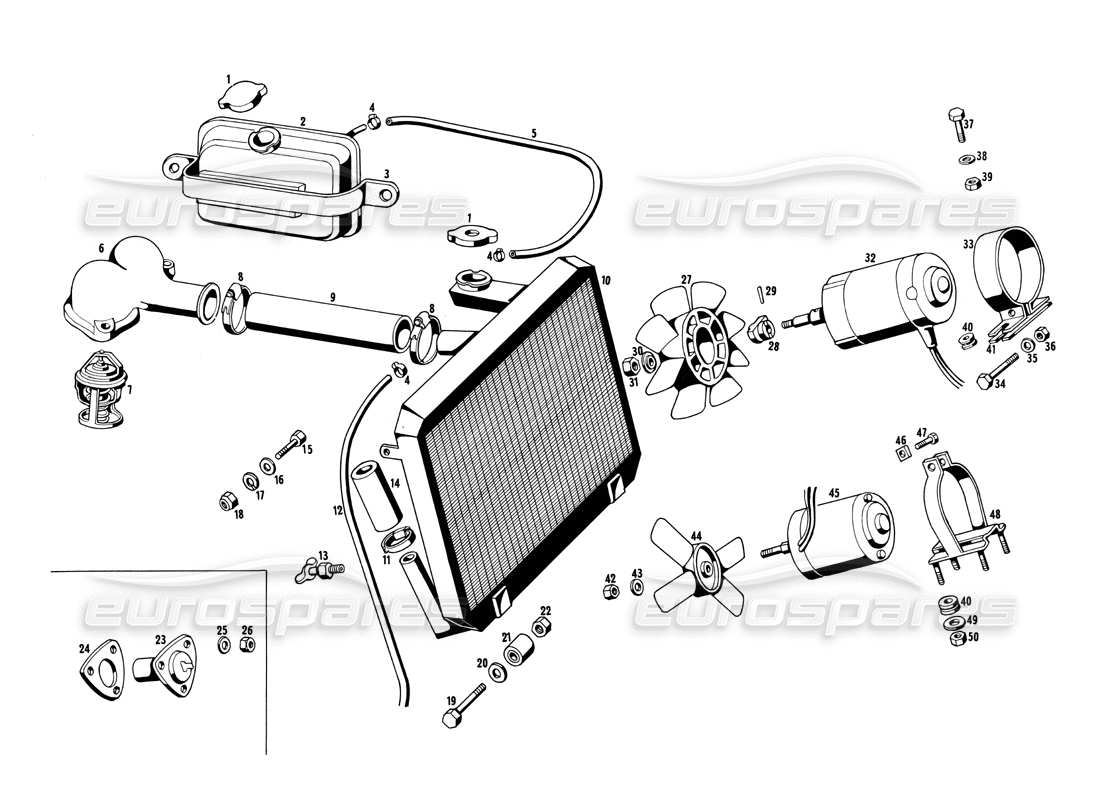

Maserati Ghibli 4.7 / 4.9 Radiator and Fan Parts Diagram
View the exploded parts diagram to find the part you are looking for
- You can reposition the diagram by dragging it
- You can zoom in and out of the diagram by scrolling, pinching, or using theandbuttons
- You can reset the diagram using thebutton
View all the part pricing and availability information on the parts table to the rightbelow
-
You can click on a hotspot
in the parts diagram to locate the part in the table
- You can use the options filter, in the filter tab, to hide parts not relevant to your search
Switch between other part diagrams using theandbuttons, or use the diagram images below
We recommend viewing this page in landscape orientation for the best experience
Part Key
ST
Part in stock
PS
Available in a part set
SS
Part supersession in stock
PS
Available in a part set to order (subject to availability)
SO
Part available to order (subject to availability)
PK
Available in a part kit
#
001
MPN:
TN 65770
Tappo Ø 38 per radiatore (0,9 atm.)
#
001
MPN:
TN41374
TAPPO Ø 38 PER SERBATOIO RISERVA E RADIATORE (0,5 ATM.)
from
£47.25
from
£47.25
#
002
MPN:
115 CR 65940
SERBATOIO RISERVA AOQUA RADIATORE
#
003
MPN:
115 CR 65941
BRACKET / SUPPORT
#
004
MPN:
FRN 65942
FASCETTA Ø 11 FISSAGGIO MN DAL RADIATORE AT SERBATOIO RIS.
#
005
MPN:
MN 65943
MANICOTTO Ø 4,35 X 12,70 X 1000 PER DETTO .
#
006
MPN:
107/2 MT 61398
COVER
#

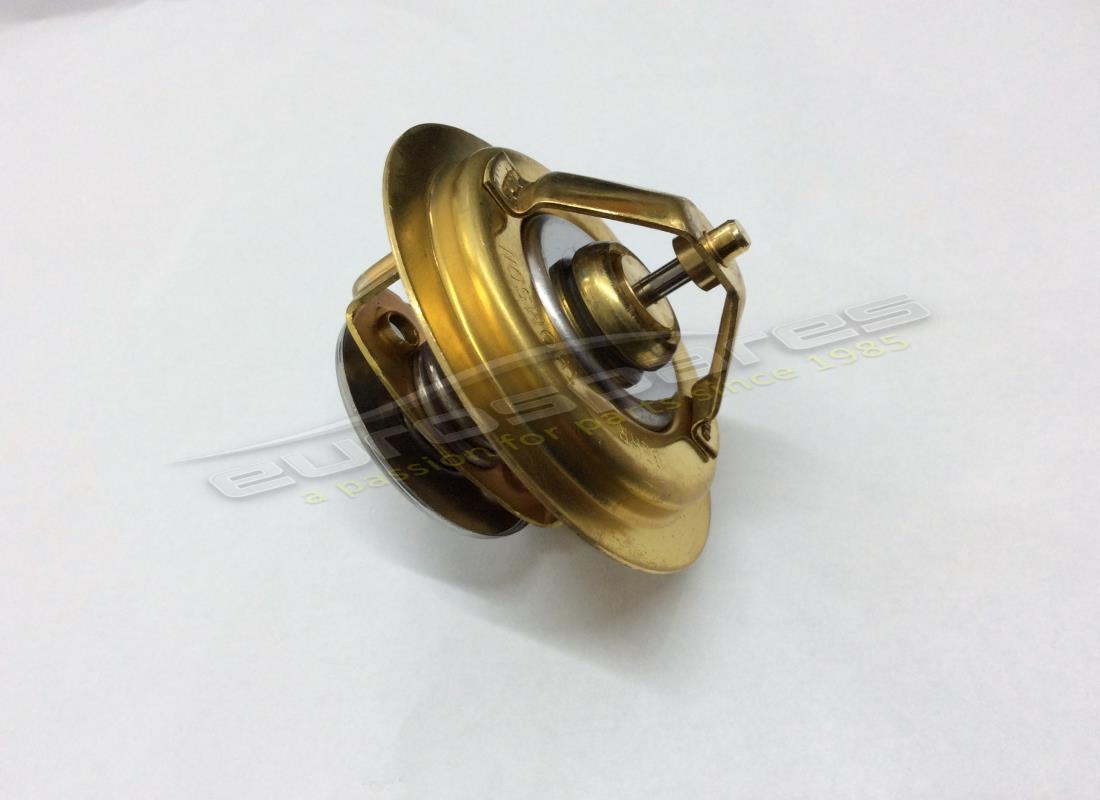

007
MPN:
MT 64661
THERMOSTAT
from
£99.75
from
£99.75
#
008
MPN:
FRN37829
FASCETTA Ø 38 ÷ 54 FISSAGGIO MANICOTTO DAL RADIATORE AL MOTORE
#
009
MPN:
115 CR 65759
Manicotto Ø 40 X 52 dal radiaatore at motore dalla 100ª vettura - febbraio ' 68
#
009
MPN:
MN 57231
MANICOTTO Ø 40 X 49 DAL RADIATORE AT MOTORE FINO ALLA 100ª VETTURA - GENNAIO ' 68
#
010
MPN:
115 CR 63501
Radiaatore acqua - Solo fino alla 100ª vettura - gennaio ' 68
#

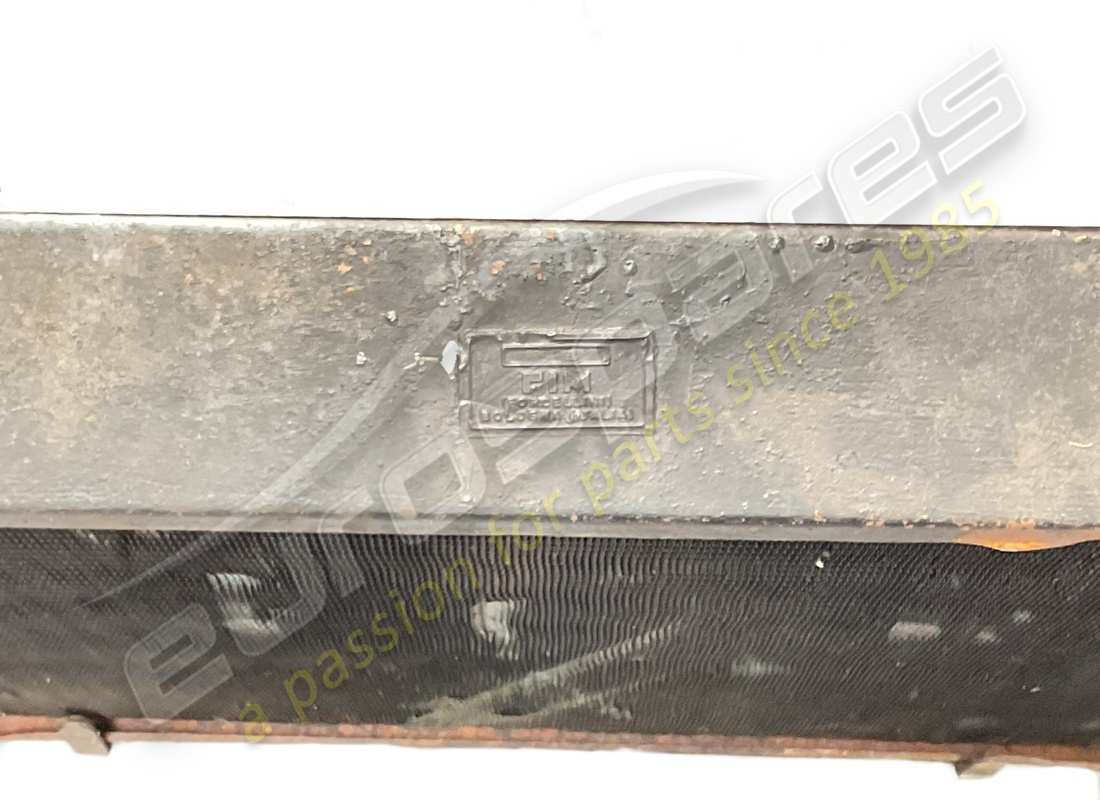

010
MPN:
115 CR 65608
Radiatore acqua in alternativa col 65747.
from
£3,097.50
from
£3,097.50
#

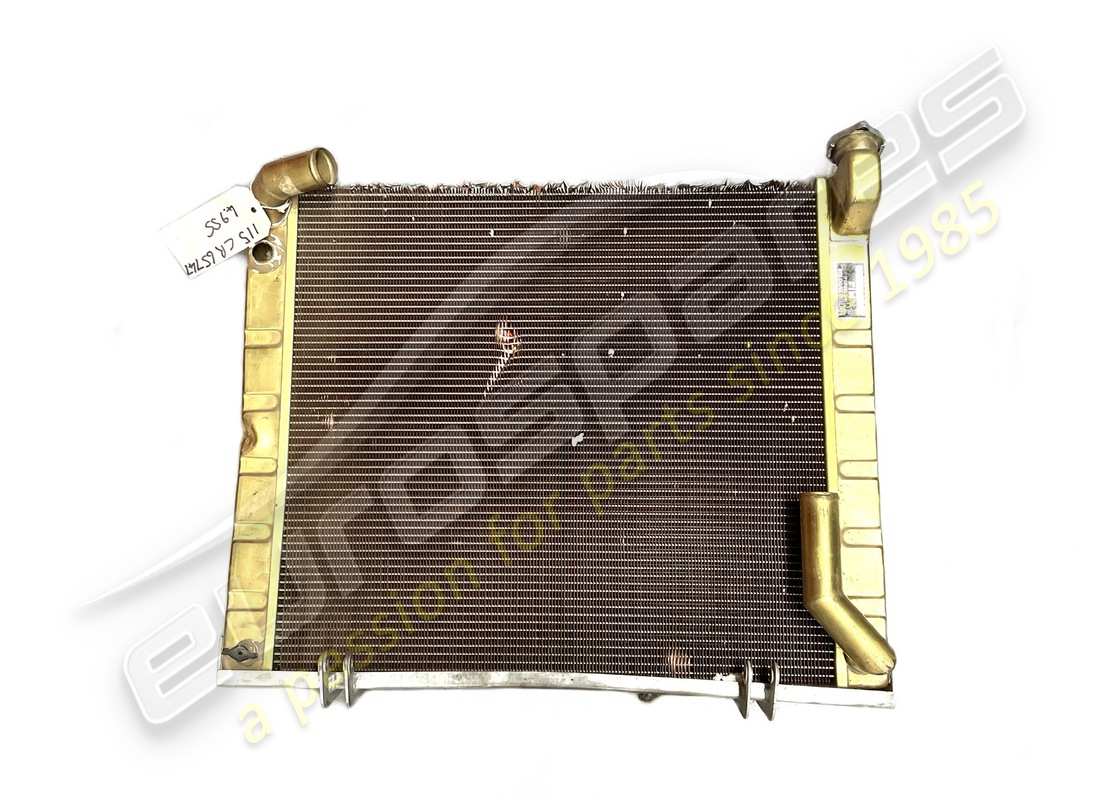

010
MPN:
115 CR 65747
Radiatore acqua - dalla 101ª vettura in poi - febbraio ' 68
from
£2,730.00
from
£2,730.00
#
011
MPN:
FRN 62541
FASCETTA Ø 35 ÷ 41 FISSAGGIO MANICOTTI DAL RADIATORE ALTO SCAMBIATORE
#
012
MPN:
TPN 53758
TUBO IN PLASTICA Ø 4 X 6 X 600 SUL RADIAATORE .
#
013
MPN:
101 - 16440 47390
TAP FOR DRAINAGE OF WATER FROM THE RADIATOR.
#
014
MPN:
MN 57230
MANICOTTO Ø 38 X 47 DAL RADIATORE AT RACCORDO SCAMBIATORE
#
015
MPN:
BNT. 47015
BOLT
#
016
MPN:
RNT 55379
WASHER
#
017
MPN:
PFN 45173
GROMMET
#
018
MPN:
DNT56945
NUT
#
019
MPN:
BNT 47020
BOLT
#
020
MPN:
RNT52733
WASHER
#
021
MPN:
SLN 35572
SUPPORT
#
022
MPN:
DST 48923
NUT
#
023
MPN:
101/7 5022 54237
Thermostat on the fan control water radiator
#
024
MPN:
GN 54238
GASKET OR SEAL
#
025
MPN:
RN33895
WASHER
#
026
MPN:
DNT/62557
NUT
#
027
MPN:
107/A BL 64451
Ventola per motorino tp. Duccellier sul lato sinistro, sino alla 100ª vettura - gennaio ' 68 .
#
028
MPN:
107/A BL 64448
ECCENTRICO FISSAGGIO VENTOLA AT MOTORINO DUCCELLIER
#
029
MPN:
SN 45872
PIN
#
030
MPN:
107/A BL 64449
DISTANFLZIALE PER ECCENTRICO FISSAGGIO VENTOLA AT MOTORINO DUCCELLIER
#
031
MPN:
DNT 65824
NUT
#
032
MPN:
107/A BL 64440
Motorino tp. Duccellier comando ventola sul lato sinistro sino alla 100ª vettura - gennaio ' 68 .
#
033
MPN:
107/A BL 64447
FASCETTA FISSAGGIO MOTORINO TP. DUCCELLIER .
#
034
MPN:
BNT 35745
BOLT
#
035
MPN:
RSN/32690
WASHER
#
036
MPN:
DNT 47047
NUT
#
037
MPN:
BNT. 47015
BOLT
#
038
MPN:
RNT 64472
WASHER
#
039
MPN:
DST/48101
NUT
#
040
MPN:
GOM 58407
RUBBER Ø 5 X 14 X 10 FOR CLAMP FIXING MOTORS TO THE FRAME
#
041
MPN:
107/A BL 64450
Distanziale antivibratore per motorino tp. Duccellier sul lato sinistro sino alla 100ª vettura - gennaio ' 68 .
#
042
MPN:
DST 56908
NUT
#
042
MPN:
DST 56908
NUT
#
043
MPN:
RNT 47074
WASHER
#
044
MPN:
115 BL 64817
Ventola 6 pale per motorino tp. Lucas sul lato destro fino alla 100ª vettura - gennaio ' 68
#
044
MPN:
115 BL 65478
Ventola 4 pale per motorino tp. Lucas dalla 101ª vettura - febbraio ' 68 .
#
045
MPN:
115 BL 64848
MOTORINO TP. LUCAS COMANDO VENTOLA SUL LATO DESTRO DOPO 100ª VETTURA - FEBBRAIO ' 68 .
#
045
MPN:
115 BL 64848
Motorino tp. Lucas comando ventola sul lato destro solo fino alla 100ª vettura - gennaio ' 68
#
046
MPN:
DNT 47046
NUT
This part replaces part number 47046
#
046
MPN:
DNT 47046
NUT
This part replaces part number 47046
#
047
MPN:
BNT 41857
BOLT
#
048
MPN:
115 BL 64904
FASCETTA FISSAGGIO MOTORINO TP. LUCAS AT TELAIO LATO DESTRO E SINISTRO DALLA 101ª VETTURA - FEBBRAIO ' 68 .
#
048
MPN:
115 BL 64904
FASCETTA FISSAGGIO MOTORINO TP. LUCAS AT TELAIO LATO DESTRO FINO ALLA 100ª VETTURA - GENNAIO ' 68
#
049
MPN:
RN 58406
WASHER
#
049
MPN:
RN 58406
WASHER
#
050
MPN:
DNT35344
NUT
#
050
MPN:
DNT35344
NUT
